Thiết bị đo tốc độ Ono-sokki HT-5500, vòng quay  6.0 r/min - 99999 r/min Mã đặt hàng: 734

Thiết bị đo tốc độ Ono-sokki HT-5500, vòng quay 6.0 r/min - 99999 r/min (Mã đặt hàng: 734)

Xem tất cả 39 sản phẩm của thương hiệu Ono sokki

Ứng dụng: Dùng để đo tốc độ vòng quay của động cơ, trục quay máy móc trong lĩnh vực công nghiệp

Thông tin tồn kho:
Liên hệ
Mã sản phẩm HT-5500
Thương hiệu: Ono sokki
Đơn vị tính: Cái
Quy cách đóng gói: Đang cập nhật
Trọng lượng tạm tính: 0.2Kg

Máy đo tốc độ kỹ thuật số cầm tay

Quay vòng tốc độ thiết bị

Mô hình: HT-5500

Hãng sản xuất: Onosokki - Nhật Bản

Đặc trưng

  • Phạm vi đo rộng từ 6,0 vòng / phút (quay tốc độ thấp) đến 99999 vòng / phút (quay tốc độ cao)



 Lo phạm vi6,0 đến 600,0 vòng / phút
 Phạm vi cao6 đến 99999 vòng / phút
  • Có khả năng đo cả tiếp xúc và không tiếp xúc trong một đơn vị
  • Chức năng bộ nhớ tích hợp - 20 dữ liệu (MAX) có thể được lưu vào bộ nhớ.
  • Có thể đo tốc độ dòng bằng cách thiết lập đường kính của vật thể quay mặc dù đó là phép đo không tiếp xúc. (Vòng tròn như KS-100 / KS-200 nên được gắn vào HT-5500 khi nó là phép đo tiếp xúc.)
  • Tích lũy vòng quay có thể được đo lường. (1 xung / vòng quay bằng phép đo tiếp xúc. 1 lần đếm / 1 dấu phản xạ đến 9999 có thể thực hiện bằng phép đo không tiếp xúc
  • Cả đầu ra tương tự và đầu ra xung được cung cấp theo tiêu chuẩn
 Đầu ra tương tự0 đến 1 V / 0 thành FS (Có thể đặt toàn bộ thang đo tùy ý), chuyển đổi D / A 10 bit
 Đầu ra xungMức cao = Ít nhất +4,5 V, mức Lo = Lên đến +0,5 V
  • Chức năng giữ của Max. và Min. các giá trị của vòng quay, chu kỳ và tốc độ dòng.
  • LCD lớn có đèn nền
  • Có thể được gắn trên giá ba chân

Thông số kỹ thuật

Phương pháp phát hiệnĐo phản quang không tiếp xúc; phương pháp liên hệ (bộ điều hợp tiếp xúc được cung cấp)
Đơn vị đo lườngr / phút, r / s (vòng quay)
m / phút (tốc độ dòng)
ms (chu kỳ)
COUNT (số tích lũy)
Phạm vi đo lường
 Phương thức không liên hệPhương pháp liên hệ
r / min (Dải cao)6 đến 999996 đến 20000
r / min (Lo phạm vi)6,0 đến 600,06,0 đến 600,0
r / s0,10 đến 999,99 r / s0,10 đến 400,00 r / s
m / phút0,6 đến 9999,9 m / phút0,6 đến 400,0 m / phút
ĐẾM0 đến 99999 COUNT0 đến 99999 COUNT
bệnh đa xơ cứng0,6 đến 9999,9 ms2,5 đến 9999,9 mili giây

Khoảng cách phát hiện phản xạ20 đến 300 mm
Trưng bàyĐèn LED 5 chữ số, có đèn nền (chiều cao ký tự: 10,2 mm)
Thời gian đo lườngTrong vòng 1 s + thời gian cần thiết cho một chu kỳ (tuy nhiên, khi vòng quay nhỏ hơn 60 vòng / phút, gấp đôi thời gian cần thiết cho một chu kỳ (MAX))
Hiển thị thời gian cập nhậtKhoảng 1 giây
Đo lường độ chính xác

Giá trị hiển thị *  x (± 0.02%) ± 1 số đếm
* Giá trị hiển thị là giá trị đếm không bao gồm các số sau dấu thập phân.

Ghi chú:



Độ chính xác đo của tốc độ chu vi phụ thuộc vào số vòng quay của vật thể quay.
Độ chính xác của phép đo được đưa ra ở trên là dành cho phép đo không tiếp xúc. Lỗi đo do rung tay không được bao gồm. Với phép đo tiếp xúc, độ trơn và độ chính xác của đầu tiếp xúc được thêm vào giá trị trên.
Chức năng giữ đỉnhGiá trị lớn nhất (MAX), giá trị nhỏ nhất (MIN)
Chức năng bộ nhớ20 dữ liệu (MAX)
Over-range functionThe over-range alarm (ERROR mark) is displayed when the measured value exceeds the display range.
Rotation upper limit alarm functionThe upper limit alarm ( ↑ mark) is displayed when the number of rotations exceeds the preset upper limit value.
Line speed calculation functionCalculates the line speed from the preset diameter value (mm) and the measured number of rotations
 Use the KS-100/200 circumferential rings
Accumulating functionProvides a cumulative count of the input signal pulses
Cycle measurement functionMeasures the input pulse cycle (however, when the cycle is less than 1 s, measures the mean value of the input pulses)
Analog outputOutput voltage : 0 to 1 V/0 to F.S. (Full scale can be set arbitrarily.)
Conversion method : 10-bit D/A conversion
Linearity : ±1 %/F.S.
Output update time : Within 50 ms + 1 cycle
Temperature stability : ±0.05%/FS/°C (span & zero)
Setting error : ±0.5 %/F.S.
Load resistance : At least 100 kΩ
Pulse outputOutput voltage : Hi level = At least +4.5 V, Lo level = Up to +0.5 V
Output logic : Positive logic
Load resistance : At least 100 kΩ
Operating temperature0 to 40 °C
Storage temperature-10 to 50 °C
Power sourceFour AAA alkaline batteries or exclusive AC adapter (PB-7090 option)
Battery lifeAt least 32 hours (when the backlight is OFF)
At least 8 hours (when the backlight is ON)
Low battery alarm indicatorA low battery alarm mark (LOW) is displayed when the battery voltage falls below 4.4 V.
Outer dimensions180.5 (W) X 47.5 (H) X 66 (D) mm
237.2 (W) X 47.5 (H) X 66 (D) mm (with the contact adapter)
Weight (including batteries)Approx. 267 g
Approx. 329 g (with the contact adapter)

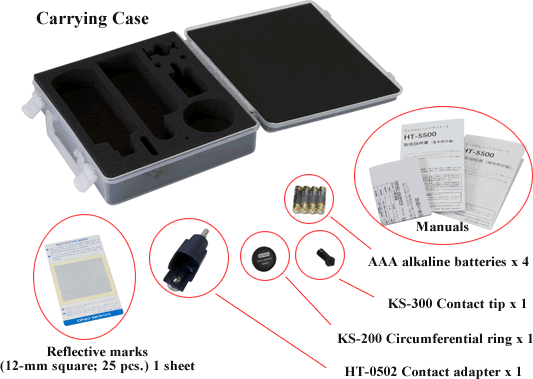

AccessoriesContact adapter (HT-0502) 1
Contact tip for rotation measurement (KS-300) 1
Circumferential ring (KS-200) 1
Reflective marks (12-mm square; 25 pcs.) 1 sheet
AAA alkaline batteries 4
Carrying case 1
Peripherals
(sold separately)
  • AX-501 Signal output cable (2-m length) (used for both analog and pulse outputs) ø2.5 pin plug—CO2 (BNC) plug
  • HT-0522 Magnetic stand + HT-0521A Stand jig
  • LA-0203A Measurement tripod (Used in combination)
  • Bộ đổi nguồn AC PB-7090 (100 đến 240 VAC)
  • HT-0502 Bộ chuyển đổi tiếp điểm
  • KS-100 Vòng tròn (mm / s)
  • KS-200 Vòng tròn (m / phút)
  • KS-300 Đầu tiếp xúc (để đo vòng quay)
  • KS-700 Trục mở rộng cho KS-300
  • HT-011 Dấu phản quang (10 tờ / gói)
