Thước đo khe hở là một loại dụng cụ đo cơ khí, thường được sử dụng nhằm mục đích để đo các rãnh giữa các chi tiết, các khe hở hay đường kính của lỗ.

Trên thị trường thực tế có nhiều loại thước đo khe hở nhiều cách sử dụng và nhiều ưu điểm để ứng dụng khác nhau.

Thước đo khe hở còn có các tên khác như thước căn lá, dưỡng đo khe hở.

A. ỨNG DỤNG CỦA THƯỚC ĐO KHE HỞ

• Thước đo khe hở với lá mỏng thường được dùng chủ yếu để đo bên trong của các chi tiết máy.
• Thước đo khe hở với lá dài thường được sử dụng chủ yếu để đo mặt trước trong cùng của góc nghiêng.
• Thước đo khe hở với lá dài cong được thiện đo khe hở giữ nút chỉnh hoặc van dặn với thiết bị

B. ĐẶC ĐIỂM CHUNG CỦA THƯỚC ĐO KHE HỞ

Thước đo khe hở thường được cấu tạo bởi một dải các thanh kim loại mỏng, mỗi chi tiết máy với độ dày cụ thể cần có khoảng cách không khí hợp lý. Vì vậy để đo các khoảng hở van trên đầu xi-lanh thì thước đo khe hở sẽ là một trong những thiết bị vô cùng hữu ích để đo.

Ngoài ra thước đo khe hở cũng có thể đo được khoảng cách trên dòng xe bán tải do có cảm ứng từ tính. Khi sử dụng kết hợp với cạnh mép của thước thước đo khe hở ta có thể đo được bề mặt phẳng của xi lanh và cho ra số liệu cần tiện như thế nào là cần thiết để có bề mặt phẳng trơn.

Hầu hết các thước đo khe hở sẽ đi kèm một bộ với độ dày khác nhau, thường là 1/1000 của gia số inch. Ngoài ra, thước đo khe hở với mảnh kim loại mỏng, do vậy chúng thường được dùng để đo bên trong các chi tiết máy.

Đối với thước đo khe hở với mảnh kim loại dài chúng thường được sử dụng để đo mặt trước trong cùng của góc nghiêng. Còn riêng thước đo khe hở với mảnh kim loại dài cong được thiện đo khe hở giữ nút chỉnh hoặc van dặn với thiết bị.

C. PHÂN LOẠI CỦA THƯỚC ĐO KHE HỞ

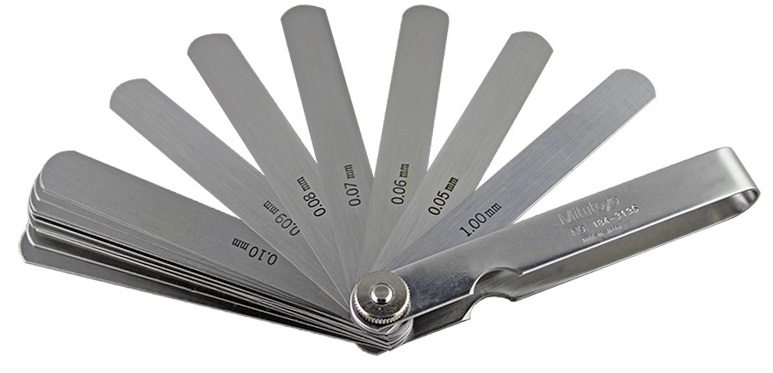

1. Thước đo khe hở dạng lá

Là một trong những thiết bị chuyên dùng để đo các khe hở, thiết bị gồm các lá thép mỏng đóng vỉ như hình dạng của một chiếc quạt có độ dày từ 0.01 mm cho đến 3mm và độ dài có thể là 100 hay 150mm, Thước được làm từ thép lò xo đàn hồi, do vậy khi sử dụng người dùng không cần lo sợ vấn đề cong vênh của thước lá.

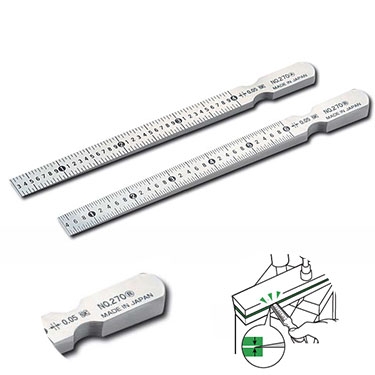

2. Thước đo khe hở dạng chêm

Thiết bị thường được sử dụng để đo bằng cách nhét đầu thước vào khe hoặc rãnh cho đến khi chạm không thêm được nữa, cạnh của khe chạm vào vạch nào trên thân thước thì đó là giá trị khe hở. Thước thường có các dải đo từ 0.3~6mm với độ chia 0.05mm.

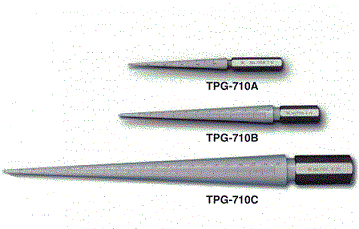

3. Thước đo khe hở dạng côn trụ

Thước thường được dùng để đo được khe hở, rãnh, đường kính lỗ trong. … Ưu điểm chính của thước côn trụ này là đo đường kính lỗ trong một cách nhanh chóng với độ chính xác cao. Thông thường thước có 3 loại dải đo chính là: 1~6, 4~15 và 2~25mm.

4. Thước đo khe hở dạng mũi tên dẹt

Người dùng có thể sử dụng chúng bằng cách nhét đầu thước vào khe hở sao cho phần mép chạm vào vạch nào trên thước thì đó được coi là giá trị đo của khe hở. Thiết bị có các dải đo phổ biến như: 1~15, 15~30, 30~45, 45~60mm

5. HƯỚNG DẪN SỬ DỤNG THƯỚC ĐO KHE HỞ ĐÚNG CÁCH

Khoảng cách giữa hai mặt phẳng thường có khe hở vô cùng nhỏ, kích thước của khe hở chính là kích thước của dưỡng ngay trước dưỡng không thể nhét vào khe hở đó.

Phương pháp xác nhận được độ vênh của vật hình tấm hay những số liệu có cạnh hình vuông: Trước tiên người dùng cần phải ấn đều vào bốn góc. Nếu thấy có góc nào kênh lên khi ấn 1 góc, thì góc được ấn vào mặt phẳng sẽ có khe hở. Sau đó người dùng chỉ nhét thước vào khe hở thì có thể xác định kích thước của chúng có thể biết được góc đó bị vênh bao nhiêu.
