Vật liệu cách điện cho các dây dẫn sử dụng trong nhà là cao su chất dẻo PVC mà hiện nay được dùng phổ biến. Dây dẫn được sản xuất nhiều loại, tùy theo nhà sản xuất mà mỗi loại dây được ký hiệu tên riêng như dây điện sản xuất ở Liên Xô, ở các nước tư bản… có ý nghĩa chỉ: nhà sản xuất, tiêu chuẩn, điện thế cách điện, các vật liệu cách điện, công dụng, nhiệt độ chịu được tối đa… có các dạng thông thường như sau:

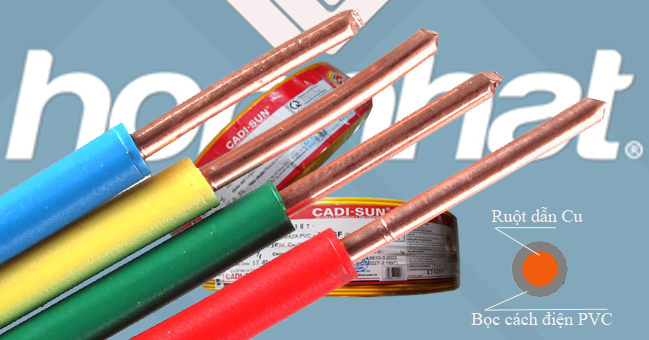

Là loại dây dẫn chỉ có một sợ cứng, bằng đồng (hoặc nhôm)
có thể là dây dẫn hoặc thông thường có bọc lớp cách điện bằng chất dẻo PVC hoặc
cao su lưu hóa, có loại bọc thêm lớp vải tẩm nhựa đường.
Loại dây này được dùng rất phổ biến dẫn điện trong nhà, và được sản xuất với tiết diện không quá 10mm2 (cỡ dây Ø 30/10)

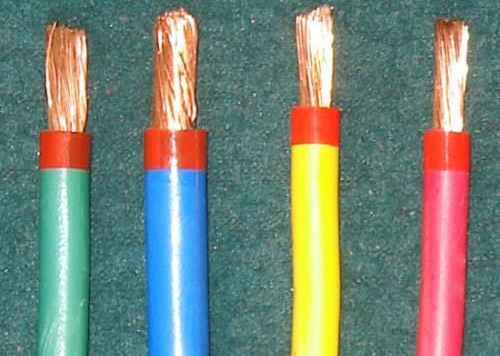

Là loại dây dẫn có bọc cách điện bằng nhựa PVC hoặc cao su lưu hóa, có ruột bằng đồng, gồm nhiều sợi nhỏ có đường kính 0.2mm xoắn lại nên rất mềm dẻo. Dây đơn mềm được sử dụng đi dây trong báng phân phối điện, các đầu dây ra ngoài các mảy điện, dây dấn điện trên ô tô…
Gồm 2 dây dẫn ruột đồng, mềm, được bọc cách điện song song
với nhau, chất cách điện là nhựa PVC hoặc cao su lưu hóa. Nhờ dây dẫn được cấu
tạo bởi nhiều sợi có đường kính nhỏ 0,2mm nên mềm dẻo dễ di động.
Công dụng : dùng dẫn điện cho các thiết bị điện cần di động, không cố định, đồ dùng điện trong sinh hoạt như quạt để bàn, tủ lạnh, máy thu thanh, thu hình…

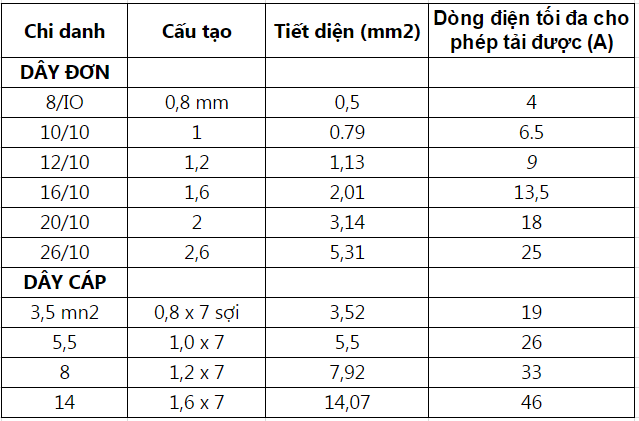

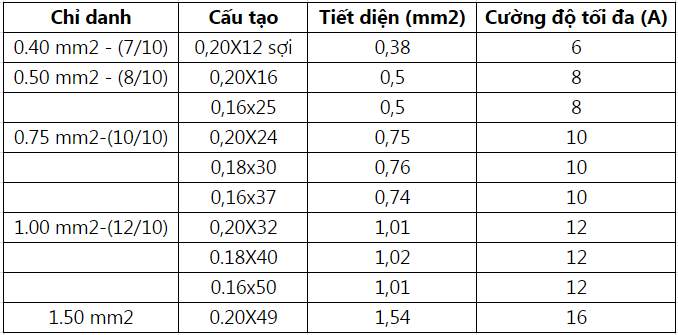

Thông số của dây đôi mềm
Loại dây dẫn mềm có 2 hoặc nhiều dây dẫn được cách điện
với nhau. Mỗi ruột dây dẫn được cấu tạo bởi nhiều sợi dây có tiết diện nhỏ được
xoắn lại với nhau, do đó dây dẫn có tính mềm dẻo và vững chắc. Loại dây này mềm
dẻo hơn loại dây đôi, với chất cách điện cao su chịu nhiệt và được bọc thêm vải
coton ở ngoài tăng cường sự vững chắc về cơ, chịu sự tiếp xúc nhiệt nên dùng
làm dây dẫn cho bàn ủi điện, bếp điện.
Với loại dây xoắn có ống bọc ngoài cao su hoặc nhựa PVC được sứ dụng làm dây dẫn cho các thiết bị điện di động, chịu được sự va chạm về cơ nên an toàn điện cho người sử dụng. Như máy khoan điện cầm tay, máy tiện, máy công cụ và các máy móc dùng trong sinh hoạt…

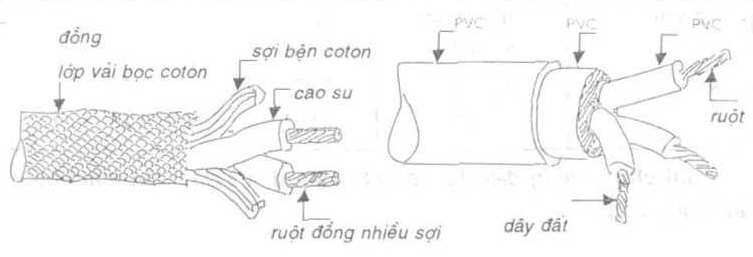

Cấu tạo của dây xoắn mềm
Là loại dây dẫn tải dòng điện lớn, có bọc cách điện cao su
lưu hóa hoặc chất nhựa PVC. Ruột bằng đổng, được cấu tạo bởi nhiều dây đơn nên
có thể mềm hơn, để lắp đặt đường dây. Thường dùng làm đường dây tải chính,
trong khu nhà tập thể, xí nghiệp có thể đặt trèn buli hoặc đi trong óng.
(Theo tiêu chuẩn TCVN 2103-77 và tiêu chuẩn cơ sở Bộ CKLK sốTC9-79).
Các loại dây dẫn đơn cứng hoặc dây cáp có bọc cách điện
được bố trí hai hoặc nhiều dây trong cùng một vỏ bọc chung bao ngoài bằng cao
su hoặc nhựa PVC hoặc ruban kim loại sắt, kẽm hay nhôm đều gọi là dây cáp bọc
giáp. Sự chịu đựng va chạm về cơ tùy thuộc vật liệu vỏ bọc ngoài cùng bảo vệ
các dây dẫn chứa ở bên trong.
Các loại dây cáp bọc giáp này được sử dụng đặt cố định
hoặc nơi có sự rung chuyển thường xuyên như đường dây đẫn điện đến các máy công
cụ, máy cưa bảo, máy tiện… Khi lắp đăt không cần đi trong ống, vì lớp vò bọc
ngoài thay thế cho ống luồn đáy.
Không nên sứ dụng dây cáp bọc giáp đi ngầm, lắp kín trong tưởng và các chỗ nối dây phải nối tại hộp nối
Khi truyền tải dòng điện 3 pha trong thành phố, ở nhiều trường hợp cần phải đặt ngầm. Do điều kiện đi ngầm đường dây, nơi thường xuyên ẩm thấp, dễ bị thấm nước làm chập mạch đường dây, nên phải được cách điện nhiều lớp giữa các dây dẫn với nhau và các dây với bên ngoài đề tránh sự ấm ướt, tăng cường sức chịu về cơ tác dụng lên đường dây. Khi lắp đặt loại dây cáp này. phải xây dựng đường hầm bêtông chứa đường dây tải điện và có hầm nối cáp.

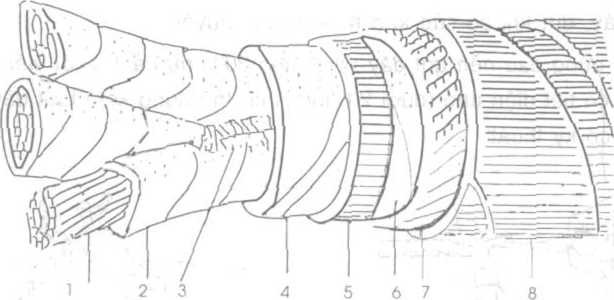

1/ Ruột cáp đồng
2/ Giấy tẩm dầu, nhựa hắc ín
3/ Sợi
dây đai
4/ Giấy
tẩm nhựa hắc ín
5/ Ống
chì
6/ Ru
ban giấy tẩm nhựa hắc ín
7/ Lớp bảo vệ chống tác dụng của chất hóa học
8/ Lớp bọc giáp 2 lớp ru ban thép để chịu về cơ
Thế Giới Công Nghiệp chuyên kinh doanh các loại dây dẫn điện và dây cáp điện của các hãng Cadivi, Daphaco, Cadisun,.. Hãy liên hệ với chúng tôi để được tư vấn vào báo giá tốt nhất nhé!
